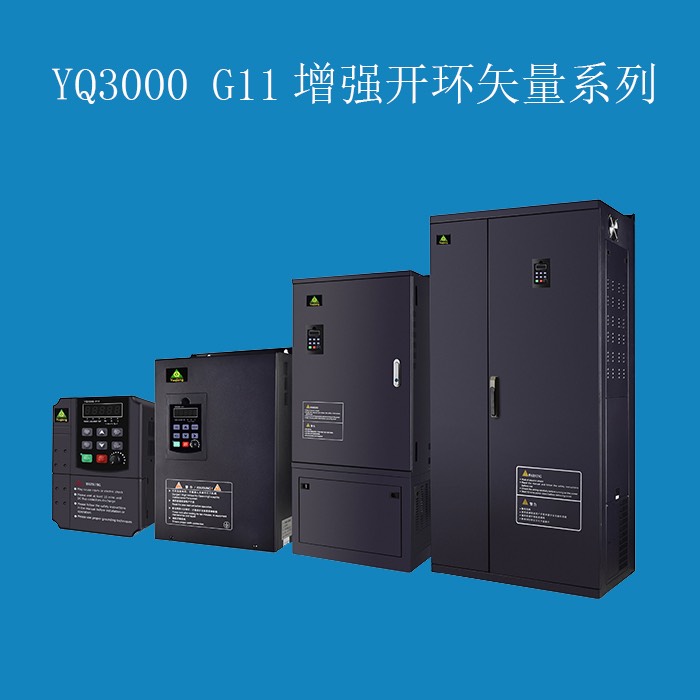

G11產品特點：
|
功能描述 |
規格指標 |
|
|
功率輸入 |
輸入電壓（V） |
AC 3PH 380V(-15%)～440V(+10%) 默認380V |
|
輸入頻率（Hz） |
50Hz或60Hz，允許范圍47~63Hz |
|
|
功率輸出 |
輸出電壓（V） |
0~輸入電壓 |
|
輸出頻率（Hz） |
0~400Hz |
|
|
技術控制性能 |
控制方式 |
無PG矢量控制模式，空間電壓矢量控制模式 |
|
電機類型 |
異步電機 |
|
|
調速比 |
異步機1：100（SVC） |
|
|
速度控制精度 |
±0.2%（無PG矢量控制） |
|
|
速度波動 |
± 0.3%（無PG矢量控制） |
|
|
轉矩響應 |
<20ms（無PG矢量控制） |
|
|
轉矩控制精度 |
10%（無PG矢量控制） |
|
|
起動轉矩 |
異步機：0.5Hz/150%（無PG矢量控制） |
|
|
過載能力 |
150%額定電流1分鐘，180%額定電流10秒，200%額定電流1秒（G型機） |
|
|
運行控制性能 |
頻率設定方式 |
數字設定、模擬量設定、脈沖頻率設定、多段速運行設定、簡易PLC設定、PID設定、MODBUS通訊設定。 |
|
實現設定的組合和設定通道的切換。 |
||
|
自動電壓調整功能 |
當電網電壓變化時，能自動保持輸出電壓恒定 |
|
|
故障保護功能 |
提供三十多種故障保護功能：過流、過壓、欠壓、過溫、缺相、過載等保護功能 |
|
|
轉速追蹤再起動功能 |
實現對旋轉中的電機的無沖擊平滑起動 |
|
|
外圍接口 |
端子模擬量輸入分辯率 |
不大于20mV |
|
端子開關量輸入分辯率 |
不大于2ms |
|
|
模擬輸入 |
1路（AI2）0~10V/0~20mA，1路（AI3）-10~10V |
|
|
模擬輸出 |
2路（AO1、AO2）0~10V /0~20mA |
|
|
數字輸入 |
8路普通輸入，最大頻率1kHz |
|
|
1路高速輸入，最大頻率50kHz |
||
|
數字輸出 |
1路高速脈沖輸出，最大頻率50kHz |
|
|
1路Y端子開路集電極輸出 |
||
|
繼電器輸出 |
兩路可編程繼電器輸出 |
|
|
RO1A常開，RO1B常閉，RO1C公共端 |
||
|
RO2A常開，RO2B常閉，RO2C公共端 |
||
|
觸點容量：3A/AC250V，1A/DC30V |
||
|
其它 |
安裝方式 |
支持壁掛式、落地式、法蘭式安裝三種方式 |
|
運行環境溫度 |
-10~50℃，40℃以上降額使用 |
|
|
防護等級 |
IP20 |
|
|
冷卻方式 |
強制風冷 |
|
|
制動單元 |
30kW（含）以下內置，其他選配外置 |
|
|
EMC濾波器 |
選配內置C3濾波器：滿足IEC61800-3 C3等級要求 |
|
|
選配外置濾波器：滿足IEC61800-3 C2等級要求 |
||
