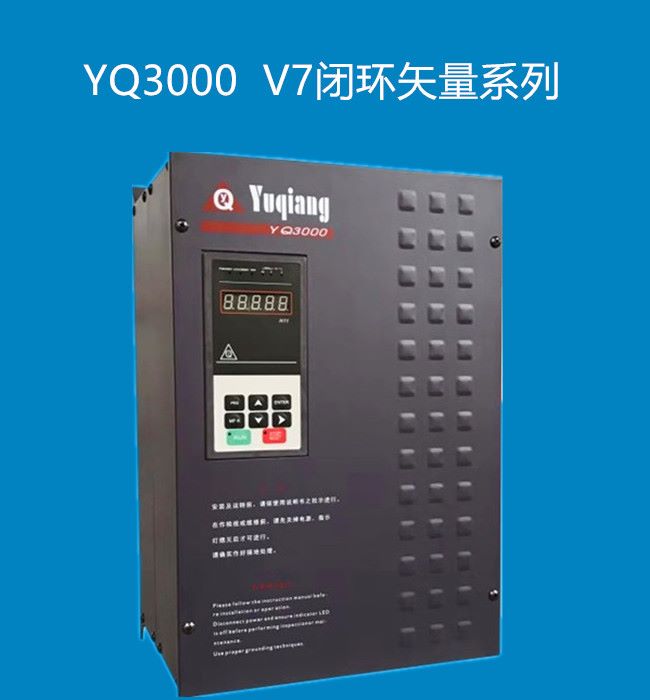

V7產品特點:
項目
基本功能
最高頻率
矢量控制:0~300Hz
V/F控制:0~3200Hz
載波頻率
0.5kHz~16kHz
可根據負載特性,自動調整載波頻率
控制方式
開環矢量控制(SVC)
閉環矢量控制(FVC)
V/F控制
啟動轉矩
G型機:0.5Hz/150%(SVC);0Hz/180%(FVC)
P型機:0.5Hz/100%
過載能力
G型機:150%額定電流60s;180%額定電流3s
P型機:120%額定電流60s;150%額定電流3s
轉矩提升
自動轉矩提升;手動轉矩提升0.1%~30.0%
直流制動
直流制動頻率:0.00Hz~最低頻率
制動時間:0.0s~36.0s
制動動作電流值:0.0%~100.0%
點動控制
點動頻率范圍:0.00Hz~50.00Hz
點動加減速時間:0.0s~6500.0s
簡易PLC、多段速運行
通過內置PLC或控制端子實現最多16段速運行
項目
規格
內置PID
可方便實現過程控制閉環控制系統
自動電壓調整(AVR)
單電網電壓變化時,能自動保護輸出電壓恒定
過壓過流失速控制
對運行期間電流電壓自動限制,防止頻繁過流過壓跳閘
快速限流功能
最大限度減少過流故障,保護變頻器正常運行
轉矩限定與控制
“挖土機”特性,對運行期間轉矩自動限制,防止頻繁過流跳閘;閉環矢量模式可實現轉矩控制
功能個性化
電機過熱保護
選配IO擴展1,模擬量輸入AI3可接受電機溫度傳感器輸入(PT100\PT1000)
多編碼器支持
支持差分、開路集電極、UVW、旋轉變壓器、正余弦等編碼器
運行
命令源
操作面板給定、控制端子給定、串行通訊口給定可通過多種方式切換
頻率源
10種頻率源:數字給定、模擬電壓給定、模擬電流給定脈沖給定、串行口給定??赏ㄟ^多種方式切換
輔助頻率源
10種輔助頻率源。可靈活實現輔助頻率微調,頻率合成
輸入端子
標準:
5個數字輸入端子,其中1個支持最高100kHz的高速脈沖輸入
2個模擬量輸入端子,1個僅支持0~10V電壓輸入,1個支持0~10V電壓輸入或4~20mA電流輸入
擴展能力:
5個數字輸入端子,1個模擬量輸入端子,支持-10V~10V電壓輸入,且支持PT100/PT1000
輸出端子
標準:
1個高速脈沖輸出端子(可選為開路集電極式),支持0~100kHz的方式信號輸出
1個數字輸出端子,1個繼電器輸出端子,1個模擬輸出端子,支持0~20mA電流輸出或0~10V電壓輸出
擴展能力:
1個數字輸出端子,1個繼電器輸出端子,1個模擬輸出端子,支持0~20mA電流輸出或0~10V電壓輸出
